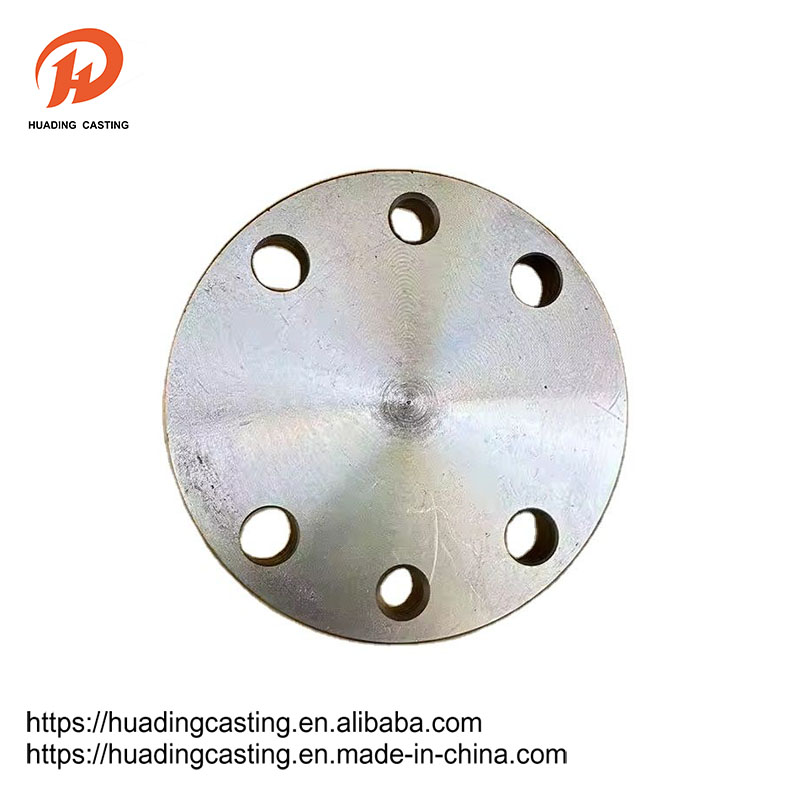

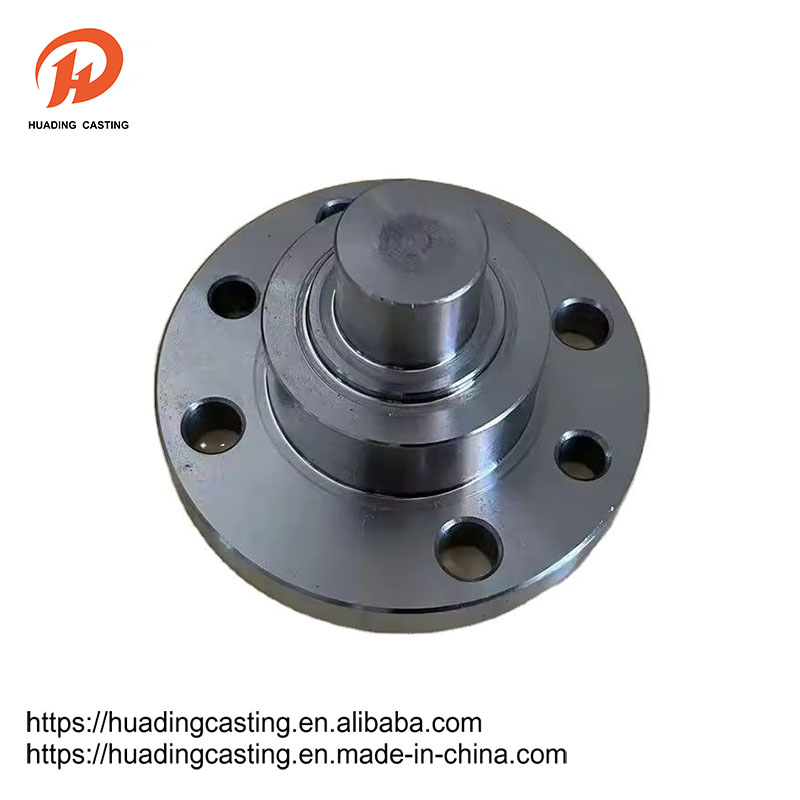

Flens

De flens is een onderdeel verbonden tussen de as en de as, die wordt gebruikt voor de verbinding tussen de pijpuiteinden; Het is ook handig in de flens over de import en export van de apparatuur voor de verbinding tussen twee apparaten, zoals de reductieflens. Flensaansluiting of flensgewricht verwijst naar een afneembare verbinding die is verbonden door flenzen, pakkingen en bouten als een groep gecombineerde afdichtingsstructuren. Er zijn gaten in de flens en bouten maken de twee flenzen strak verbonden. De flens wordt afgesloten met een pakking.

Stuur onderzoek

Productomschrijving

Flenzen zijn verdeeld in schroefdraadverbinding (draadverbinding) flenzen, gelaste flenzen en klemflenzen. Flenzen worden in paren gebruikt, draadflenzen kunnen worden gebruikt voor lagedrukleidingen en gelaste flenzen voor meer dan vier kilogram druk. Plaats een pakking tussen de twee flenzen en bevestig ze met bouten. Verschillende drukflensdikte is anders, ze gebruiken verschillende bouten. Pompen en kleppen, wanneer verbonden met pijpleidingen, worden de lokale delen van deze apparatuur ook gemaakt in overeenkomstige flensvormen, ook bekend als flenverbindingen. Alle verbindende onderdelen die zijn verbonden door bouten rond twee vlakken en tegelijkertijd worden gesloten, worden over het algemeen "flenzen" genoemd, zoals de verbinding van ventilatiepijpen, en dit type deel kan "flensonderdelen" worden genoemd. Maar deze verbinding is slechts een deel van de apparatuur, zoals de verbinding van de flens en de pomp, het is niet goed om de pomp "flensonderdelen" te noemen. Relatief klein zoals kleppen, enz., Kan "flensonderdelen" worden genoemd.

Productparameter

DN	Pijpdag	Verbindingsgrootte				C	N	H	NPT
DN	A	D	K	L	n	C	N	H	NPT
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
