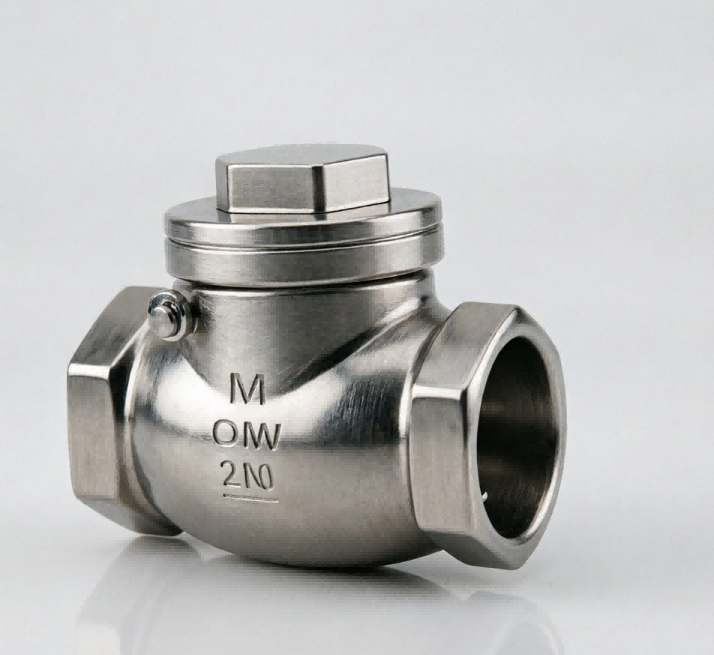

H14 Terugslagklep met schroefdraad

Naam: H14 terugslagklep met schroefdraad

Materiaal: 201/304 roestvrij staal

MOQ: 10 stuks

Pakket: binnenverpakking van verdikte bellenzak en buitenverpakking van karton, of zeewaardig palletvervoer

Verzending: DHL, UPS, FedEx, LCL over zee etc.

Tolerantie: Precisie CNC-bewerking, tolerantie ± 0,01 mm

Inspectie: Duitse CMM volledige inspectie, nul defect

OEM & ODM: OEM & ODM geaccepteerd, snelle monstername

Tijd: strikte kwaliteitscontrole, tijdige levering

Service: Brede materiaalkeuze voor op maat gemaakte onderdelen

De H14-liftterugslagklep met schroefdraad is een compacte en zeer betrouwbare oplossing die is ontworpen om terugstroming in leidingsystemen met een kleine diameter te voorkomen. Door de duurzame constructie te combineren met een efficiënt intern ontwerp, is het de ideale keuze voor residentiële, commerciële en lichtindustriële vloeistofcontroletoepassingen.

Duurzame en corrosiebestendige materialen

De H14-terugslagklep is gebouwd om zware bedrijfsomstandigheden te weerstaan ​​en is verkrijgbaar in hoogwaardige materialen, waaronder roestvrij staal (SS201/304). Dit zorgt voor een uitstekende weerstand tegen roest, corrosie en hoge temperaturen, waardoor hij geschikt is voor water, stoom, olie en bepaalde corrosieve chemische media.

Efficiënt hefmechanisme

De H14 heeft een klassiek Lift Check Valve-ontwerp en gebruikt de kinetische energie van de vloeistof om automatisch te openen en de zwaartekracht om te sluiten. Dit zorgt voor een goede afdichting tegen terugstroming zonder dat externe voeding of handmatige bediening nodig is, waardoor pompen en compressoren effectief worden beschermd tegen waterslag en tegenstroomschade.

Eenvoudige installatie met schroefdraaduiteinden

Het H14-model is ontworpen voor gebruiksgemak en wordt standaard geleverd met interne schroefdraadverbindingen (NPT, BSP of G-schroefdraad). Dit zorgt voor een snelle, veilige en lekvrije installatie op pijpleidingen met kleine diameter (meestal DN15 tot DN50 / 1/2" tot 2"), waardoor de arbeidstijd en installatiekosten aanzienlijk worden verminderd.

Betrouwbare afdichting en weinig onderhoud

De interne componenten zijn nauwkeurig bewerkt om een ​​lekdichte afsluiting te garanderen. Met een eenvoudige maar robuuste structuur vereist de H14-klep minimaal onderhoud. Dankzij het compacte formaat is hij perfect voor krappe ruimtes waar grotere terugslagkleppen niet passen.

Veelzijdige industriële toepassingen

De H14-terugslagklep met schroefdraad wordt veel gebruikt in verschillende sectoren, waaronder:

HVAC- en sanitairsystemen: terugstroming in verwarmings- en watertoevoerleidingen voorkomen.

Industriële vloeistofcontrole: bescherming van gevoelige instrumentatie en kleine pompen.

Olie en gas: beheer van unidirectionele stroming in brandstof- en smeerleidingen.

Chemische verwerking: Veilig omgaan met compatibele corrosieve vloeistoffen.

H14 Technisch karakter van de terugslagklep met schroefdraad

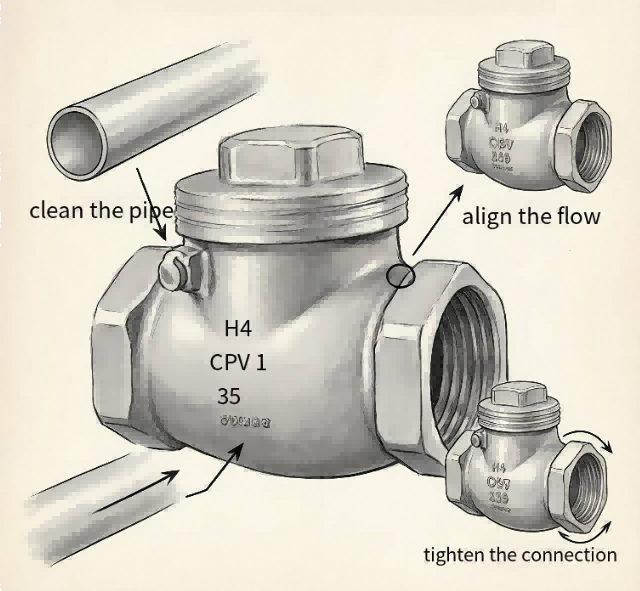

Installatierichtlijnen voor terugslagkleppen

Om optimale prestaties te garanderen en systeemschade te voorkomen, dient u deze installatierichtlijnen strikt te volgen:

Controleer de stroomrichting

Dit is de meest kritische stap. Controleer altijd de pijlindicator op het klephuis. De pijl moet in dezelfde richting wijzen als de vloeistofstroom. Als u de klep achterstevoren installeert, blokkeert u de pijpleiding volledig en kan dit ernstige schade aan de pomp of de klep zelf veroorzaken.

Installeer in de juiste positie

Verschillende soorten terugslagkleppen hebben specifieke positie-eisen:

Lift-terugslagkleppen (bijv. H14-model): De klepschijf sluit door zwaartekracht. Daarom moet het op horizontale pijpleidingen worden geïnstalleerd. Als u het op een verticale buis moet installeren, moet de stroom strikt naar boven zijn (van onder naar boven).

Terugslagkleppen: Deze moeten op horizontale pijpleidingen worden geïnstalleerd om ervoor te zorgen dat de schijf vrij kan draaien en goed kan afdichten.

Maak de pijpleiding schoon

Zorg ervoor dat u vóór de installatie de pijpleiding grondig reinigt. Verwijder eventueel vuil, lasslakken, vuil of grind. Vreemde deeltjes die vastzitten tussen de klepschijf en de zitting kunnen voorkomen dat de klep goed sluit, wat tot interne lekkage leidt.

Juiste aansluiting en afdichting

Kleppen met schroefdraad: Bij het inschroeven van terugslagkleppen met schroefdraad (zoals de H14), omwikkelt u de mannelijke schroefdraad met de juiste afdichtingstape (teflontape) of brengt u pijpdope aan. Draai niet te vast, omdat hierdoor het kleplichaam of de fittingen kunnen barsten.

Geflensde kleppen: Zorg ervoor dat de pakkingen gecentreerd zijn en draai de bouten gelijkmatig vast in een diagonaal (ster) patroon om ongelijkmatige spanning en lekkage te voorkomen.

Zorg voor rechte pijpleidingen

Voor de beste prestaties wordt aanbevolen om een ​​recht leidinggedeelte (minstens 5 tot 10 maal de leidingdiameter) vóór de klepinlaat te plaatsen. Dit zorgt voor een stabiele, niet-turbulente stroming, waardoor de klep soepel kan openen en sluiten.

Regelmatige inspectie

Inspecteer na installatie regelmatig de klep en de leidingaansluitingen op eventuele tekenen van lekkage. Als de klep harde geluiden begint te maken (waterslag), overweeg dan om een ​​schokdemper te installeren of te controleren of de sluitsnelheid moet worden aangepast.

CERTIFICERING:GB/T 19001-2016/ISO 9001-2015

Veelgestelde vragen

Wat is uw MOQ?

Het is volgens jou, meestal zijn het 1000 eenheden. Wij accepteren kleine hoeveelheden.

Wat is de levertijd voor het monster?

Het is volgens het monster, meestal is het 7 dagen.

Hoe luidt het gewicht dat u hebt gegoten?

Het gewicht dat we kunnen werpen van 0,007 kg tot 130 kg.

Wat is uw betalingstermijn?

30% vooruitbetaling en de resterende 70% tegen vrachtbrief voor verzending.

Heeft u een monster? Gratis of betalend?

Ja, wij leveren het monster, maar de bezorgkosten en matrijskosten zijn voor uw rekening.

Bent u een fabrikant of een handelsonderneming?

Wij zijn een professionele fabrikant met meer dan 26 jaar exportervaring voor het ontwerpen en produceren van metalen gietstukken.
