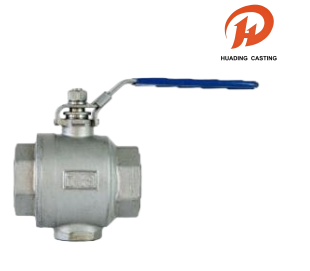

Tweedelige kogelkranen met binnendraadaansluiting

Deze tweedelige kogelkranen met binnendraadaansluiting zijn voorzien van een robuust gegoten lichaam en een uitblaasbestendige steel, waardoor veiligheid en duurzaamheid worden gegarandeerd. De kleppen zijn ontworpen voor veelzijdigheid, voldoen aan meerdere draadnormen (NPT, BSPT, DIN 2999, ISO 228) en ondersteunen de ISO 5211 directe montage van actuatoren. Met een werkdruk van 1000 PSI en naleving van strenge testnormen zoals API 598, zijn deze tweedelige kogelkranen met binnendraad gebouwd voor hoogwaardige toepassingen.

Stuur onderzoek

Productomschrijving

Naam: Tweedelige kogelkranen met binnendraadaansluiting

Materiaal: volgende tabel

Minimale afname: 100 stuks

Pakket: binnenverpakking van verdikte bellenzak en buitenverpakking van karton, of zeewaardig palletvervoer

Verzending: DHL, UPS, FedEx, LCL over zee etc.

Tolerantie: Precisie CNC-bewerking, tolerantie ± 0,01 mm

Inspectie: Duitse CMM volledige inspectie, nul defect

OEM & ODM: OEM & ODM geaccepteerd, snelle monstername

Tijd: strikte kwaliteitscontrole, tijdige levering

Service: Brede materiaalkeuze voor op maat gemaakte onderdelen

Tweedelige kogelkranen met binnendraadaansluiting

Deze tweedelige kogelkranen met binnendraadaansluiting voldoen aan de pijpdraadnormen, waaronder NPT, BSPT, DIN 2999 en ISO 228, en zijn voorzien van een ISO 5211-ontwerp voor directe montage voor actuatoren, samen met een vergrendeling. De tweedelige kogelkranen met binnendraadaansluiting zijn geclassificeerd voor een werkdruk van 1000 PSI (PN63) W.O.G en worden uitvoerig getest volgens de normen API 598, GB/T 13927 en ISO 5208 om betrouwbare prestaties in veeleisende toepassingen te garanderen.

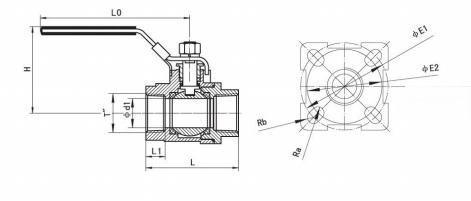

Kogelkranen Technische karakters en typische tekening

NOMINAAL	PIJP	DIMENSIE
DIA. (mm)	DRAAD	d1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5,5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5,5	Φ102	Φ70
100	4	100	212	32	144	280	€ 5,75	€ 6,75	Φ125	Φ102

Materiaallijst kogelkraan

DEELNAAM	MATERIAAL
LICHAAM	WCB CF8 CF8M
GLB	WCB CF8 CF8M
BAL	SS304 SS304 SS316
ZETEL	PTFE
STANG	SS304 SS304 SS316
KLIER	SS304
VERPAKKING	PTFE
PAKKING	PTFE
WASMACHINE	PTFE
MOER	SS304
VEER WASMACHINE	SS304
LOCKER	SS304
HENDEL	SS304
OMSLAG	PLASTIC
